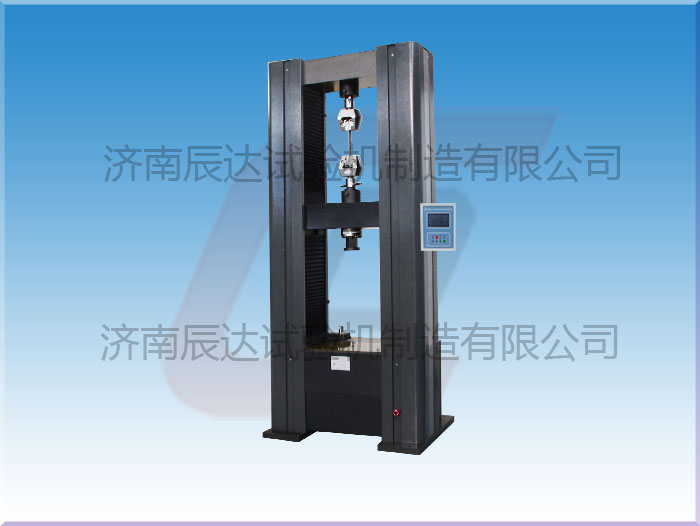

數顯萬能試驗機安裝調試的指南

萬能試驗機控制器主要包括主控板、鍵盤和顯示器。主控板負責采集力和位移信號，根據試驗規程，驅動電機運動，并得出所需的結果。該主控板采用ARM系列32位處理器，具有強大的功能和高速的運算能力。接下來，我們將根據信號接線進行具體說明。

主控板同時連接鍵盤和顯示器，接收鍵盤命令，輸出顯示信息。鍵盤可以是按鍵鍵盤，也可以是薄膜鍵盤

液晶顯示器能實時顯示試驗曲線和多個測試結果，可連接多種型號的針打或熱敏微型打印機打印試驗曲線和試驗結果，驅動電機類型繁多，如直流調速器，步進電機，伺服電機，變頻器，比例閥等。既可用于工廠生產車間的惡劣環境也可用于實驗室的清潔環境，操作起來快速靈活。

試驗機操作

測控儀的正面可分為兩個部分：液晶顯示部分、鍵盤。

面鍵各部功能介紹：

液晶顯示屏：顯示力值、峰值, 位移、速度、提示等。

鍵盤：配合液晶使用，用于控制操作和各參數值的改變，以及控制電機的運行。

各按鍵介紹:

名稱及功能:

[↑]、[↓]，[←]兩鍵配合[標定]、[設置]用于選擇和修改數據，下面在其他鍵的功能介紹中穿插進行示例說明。

[設置]，按[設置]鍵將顯示

這也是開機后直接進入的狀態。其中行反白顯示，表示默認的是行，按[↑]、[↓]鍵可在四個選項里變換，選中其中一項后按[設置]鍵后顯示

兩行是操作提示，其中行反白顯示，表示默認的是行，按[↑]、[↓]鍵可在多個選項里變換，這些選項都是前一步選擇所需要的參數，前一步的選擇不同，本屏選項的內容和數目也不同。用[↑]、[↓]鍵選中某個選項，則該選項反白顯示，這時按[設置]鍵，則該選項內容的一位閃爍顯示，表示該位可以修改，按[↑]、[↓]鍵則該位在0-9之間變化，按[←]鍵則前移一位閃爍顯示，該項的內容修改完畢后按[設置]鍵，則數字停止閃爍，整個參數項繼續反白顯示，這時按[↑]、[↓]可以選擇其他參數項。當所有的參數修改完畢后按[復位]鍵，則保存剛才所有的修改并進入到正常試驗狀態。
